Вы находитесь в разделе: Создание объектов водоподготовки и водоочистки

Оборудование

Box4Water® СW

Назначение — очистка природных вод из подземных и поверхностных источников.

Область применения — автономные и централизованные системы водоснабжения:
- объектов жилищно-коммунального хозяйства, вахтовых поселков и населенных пунктов;
- воинских частей и подразделений МЧС;
- объектов социальной сферы, гостиничных, санитарно-курортных и спортивных комплексов;
- предприятий газовой, нефтяной, горно-металлургической, пищевой и фармацевтической промышленности;
- энергетического комплекса;
- предприятий транспортной инфраструктуры.

Функциональное назначение — водоподготовительные установки предназначены для обесцвечивания, осветления, обезжелезивания, деманганации, умягчения, обессоливания, дегазации, корректировки минерального состава и обеззараживания воды с доведением её до нормативных требований.

Применяемые технологии — в основу работы водоподготовительных установок заложены механическая, каталитическая,

ионообменная,сорбционная, флотационная, электрохимическая и мембранная технологии очистки воды с использованием

комбинированных схем обеззараживания.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ УСТАНОВОК СЕРИИ Box4water-CW

  • Обеспечивают очистку высокозагрязненных пресных и минерализованных поверхностных и подземных вод с цветностью до 400 градусов, содержанием железа и марганца до 30 мг/дм3, жесткостью до 20 мг-экв./дм3 и солесодержанием до 30 г/дм3.
  • Позволяют получать глубокоочищенную воду с удельной электропроводностью 0,05 мкСм/см и содержанием кислорода до 0,02 мг/дм3.
  • Могут поставляться в комплекте с быстровозводимыми каркасно-панельными зданиями, оборудованными внутренними инженерными системами.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ УСТАНОВОК СЕРИИ Box4water-СW/C:

  • Обеспечивают очистку высокозагрязненных пресных и минерализованных поверхностных и подземных вод с цветностью до 400 градусов, содержанием железа и марганца до 30 мг/дм3, жесткостью до 20 мг-экв./дм3 и солесодержанием до 30 г/дм3.
  • Позволяют получать глубокоочищенную воду с удельной электропроводностью 0,05 мкСм/см и содержанием кислорода до 0,02 мг/дм3.
  • Адаптированы для работы в полевых условиях при температуре воздуха от +50 до -60 градусов по Цельсию.
  • Предназначены для размещения как на бетонных площадках, так и на свайных фундаментах в условиях вечной мерзлоты.
  • Могут быть укомплектованы автономным источником энергоснабжения.
  • Подлежат транспортировке любым видом транспорта.

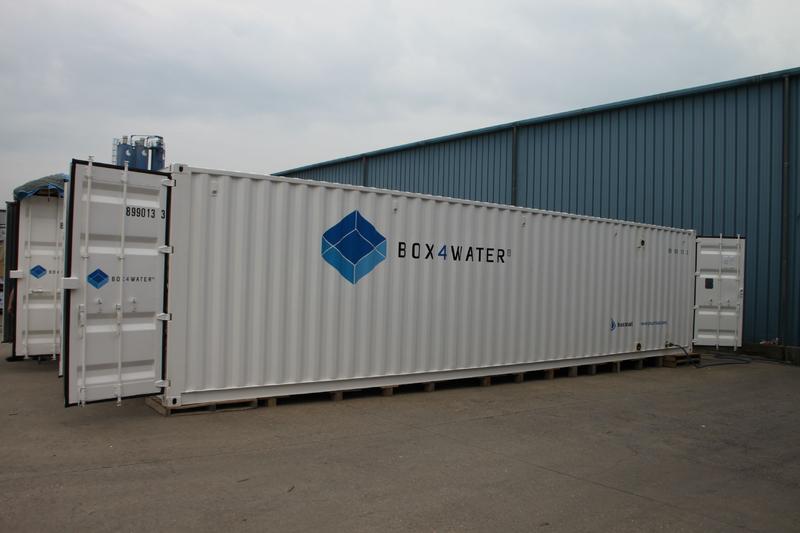

Поставляются в стандартных 20-ти или 40-футовых контейнерах, утепленных изнутри сендвич-панелями. Установки оборудованы системами термостабилизации и приточно-вытяжной вентиляции, освещением и внутренним контуром заземления, греющими кабелями для подключения к наружным инженерным коммуникациям, а так же могут быть дооборудованы сигнализацией на вскрытие и дистанционным управлением.

ПРЕИМУЩЕСТВА БЛОЧНО-МОДУЛЬНЫХ ВОДОПОДГОТОВИТЕЛЬНЫХ УСТАНОВОК:

  • Минимальные сроки проведения монтажных работ при строительстве водоочистных комплексов.
  • Достижение гарантированного качества очистки воды при возможных изменениях состава исходной воды.
  • Низкие эксплуатационные затраты, связанные с малой энергоемкостью установок, применением фильтрующих материалов и мембран с длительным ресурсом эксплуатации и работой установок в автоматическом режиме без привлечения постоянного обслуживающего персонала.
  • Блочно-модульный принцип исполнения позволяет производить модернизацию установок с минимальными затратами, при увеличении объемов водопотребления.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТАНОВОК Box4water-CW, Box4water-СW/C

Установки B4W-C выпускаются производительностью от 0,1 до 10000 м3/сутки.

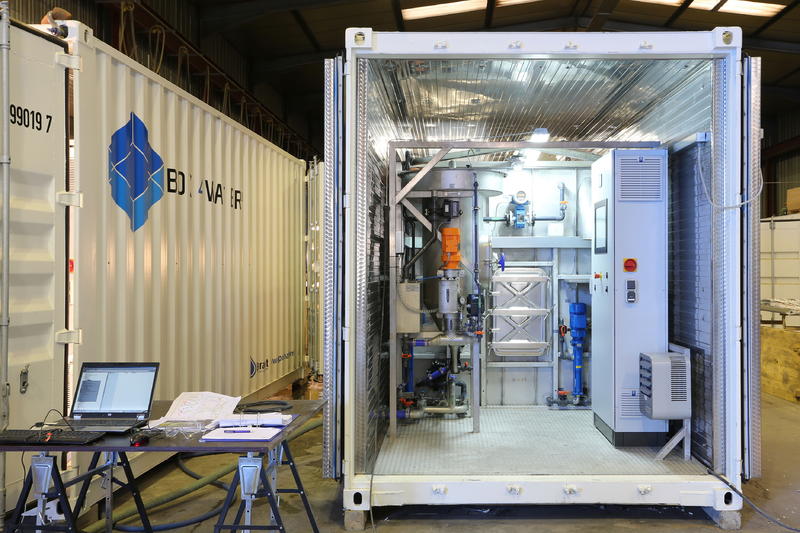

Box4Water® WW-H

Box4Water[R] предлагает под ключ компактное и мобильное решение для децентрализованной обработки сточных вод в удаленных местах, не имеющих доступа к системе общественной канализации.

При установке контейнерных систем на месте больше нет необходимости прокладывать длинные канализационные трубопроводы и подключать насосные станции к ближайшим городским очистным сооружениям.

Стоки от Box4Water[R] соответствуют европейским и международным нормам прямого сброса очищенных сточных вод в поверхностные источники воды.

Box4Water[R] основан на применении фирменного модуля обработки исходной сточной воды компании ExSep (экстремальный сепаратор), в котором используется гравитационный и гидродинамический принципы разделения органических и неорганических веществ в жидкостях без затрат дополнительной энергии и химических реагентов при суммарном КПД до 99 %.

Первичная обработка ExSep снижает нагрузку фильтрационного оборудования после первичного удаления загрязняющих веществ, в результате чего получаются очистные установки небольших размеров при более низких инвестиционных и эксплуатационных затратах.

В СОСТАВ МОДУЛЬНЫХ ОЧИСТНЫХ СООРУЖЕНИЙ СТОЧНЫХ ВОД ВХОДЯТ:

  • сетчатый фильтр с размером ячеек 2 мм;
  • резервуар усреднения и гомогенизации исходных стоков;

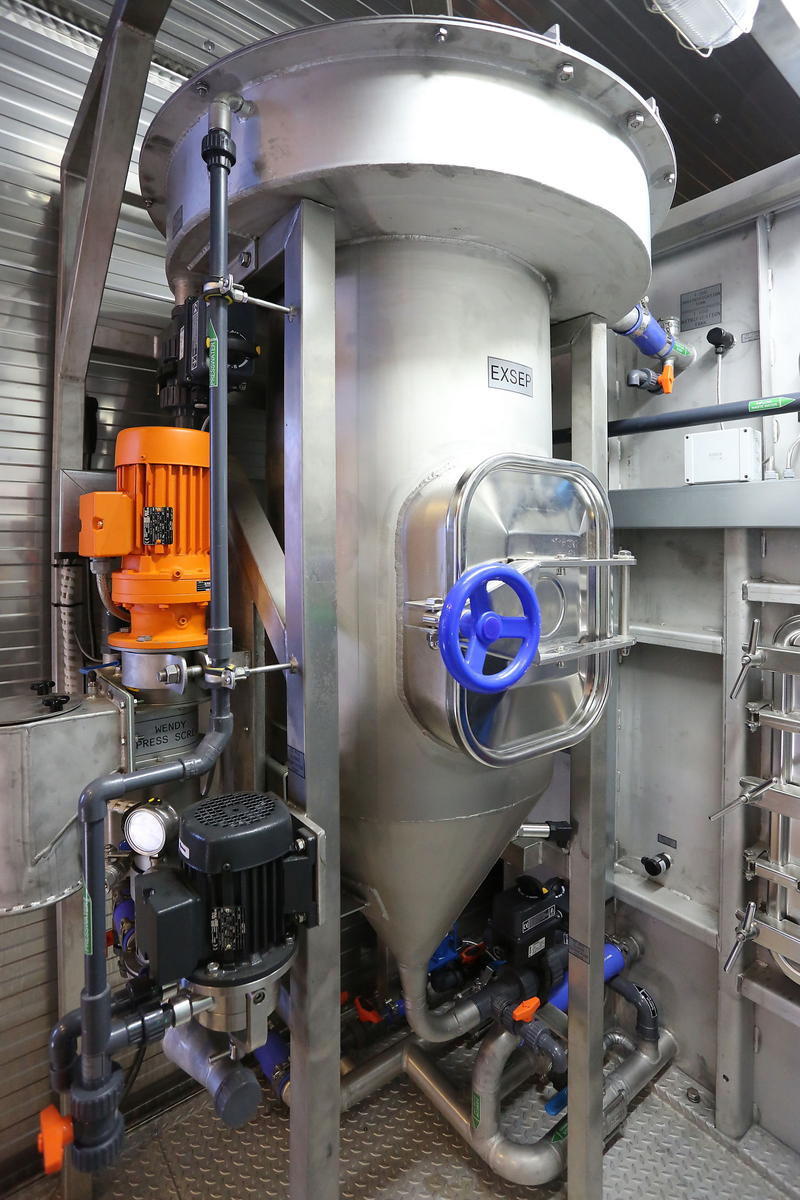

  • сепаратор ExSep Epuramat для уменьшения количества механических взвесей вместо обычных песко- или жироуловителей;
  • мембранный биореактор для осуществления высокоэффективного способа глубокой биологической очистки сточных обезвоживания смеси осадка и минерализованного активного ила.

Установка полностью монтируется в обустроенном контейнере.

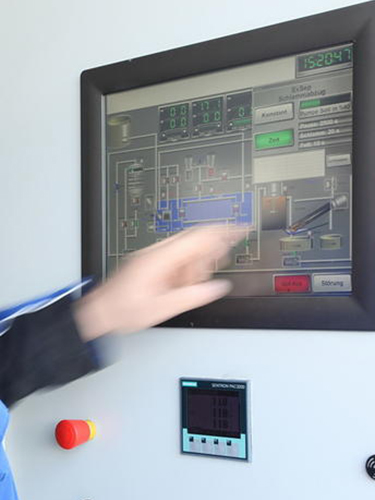

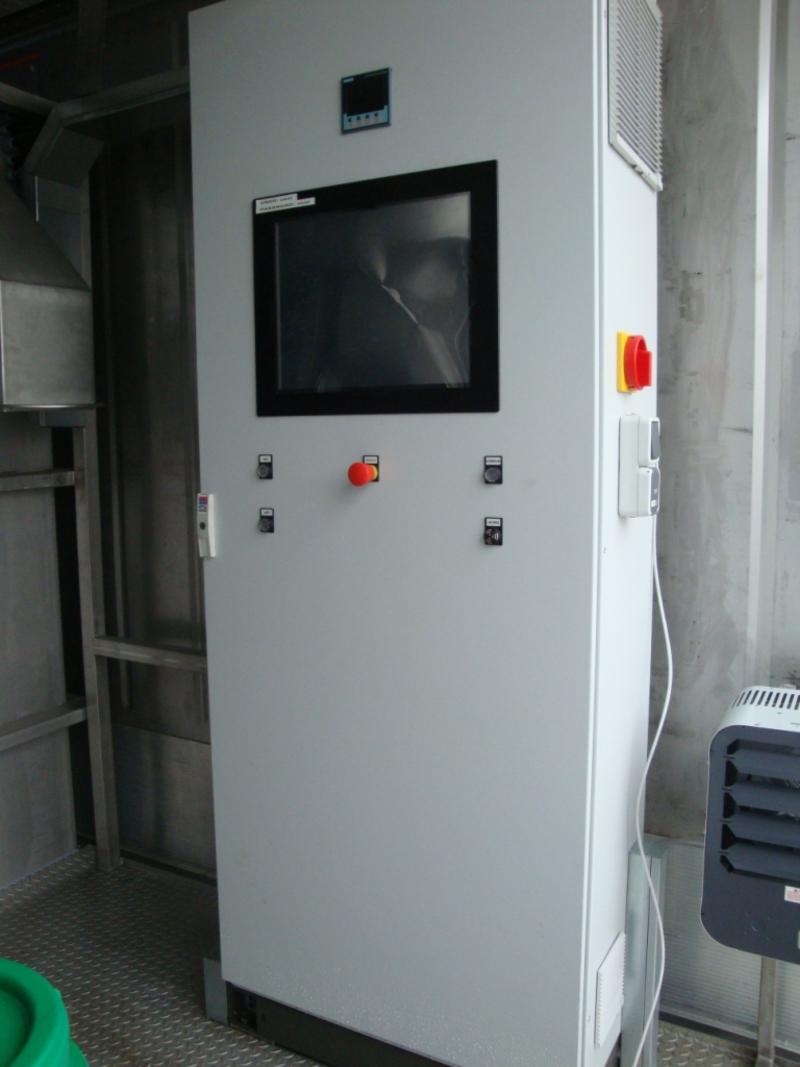

Box4Water[R] контролируется собственным блоком управления с использованием сенсорного экрана. Мониторинг состояния программы управления Box4Water[R] производится постоянно посредством удаленного доступа и программе управления работой установки.

В случае необходимости увеличения производительности установки модульная конструкция Box4Water[R] позволяет легко модернизировать существующую систему благодаря простому увеличению количества модулей Box4Water для удовлетворения растущих потребностей заказчика.

оБРАБОТКА СТОЧНЫХ ВОД ОСУЩЕСТВЛЯЕТСЯ В СЛЕДУЮЩЕЙ ПОСЛЕДОВАТЕЛЬНОСТИ:

  • Предочистка от грубых механических примесей размером более 2 мм.
  • Сбор, усреднение состава, гомогенизация предочищенных сточных вод в резервуаре-усреднителе.
  • Механическая предварительная обработка сточных вод в сепараторе ExSep для уменьшения количества
    механических взвесей.
  • Биологическая очистка в мембранном биореакторе (МБР).
  • Мембранная фильтрация для разделения очищенной сточной воды от частиц иловой смеси.
  • Обезвоживание осадка и избыточного минерализованного ила без применения химических веществ (флокулянтов).

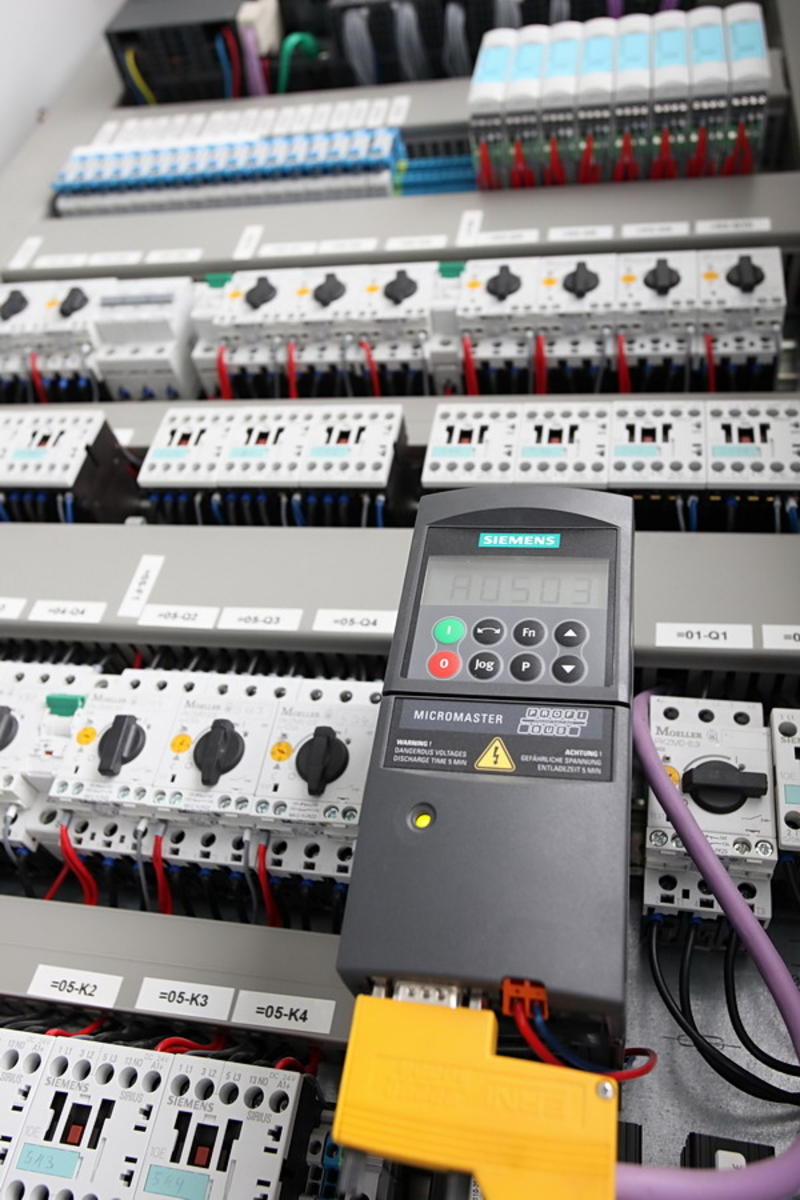

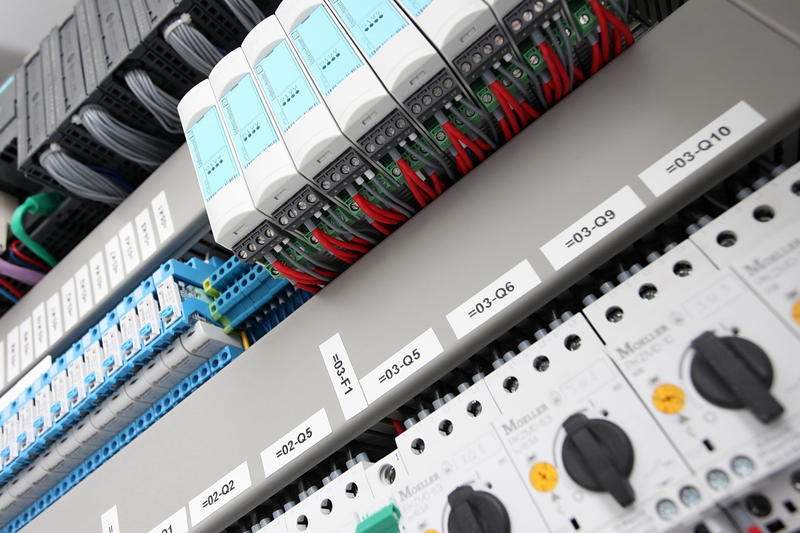

Все процессы отслеживаются и контролируются через программируемый логический контроллер (PLC), который может быть оснащен сенсорной панелью локально или управляться дистанционно, чтобы обеспечить равномерную бесперебойную работу установки очистки сточныхвод Box4Water.

Box4Water® WW-H



Box4Water® WW-S

Назначение — очистка поверхностных, ливневых и схожих с ними по составу сточных вод.

Область применения — автономные и централизованные системы водоотведения.

Функциональное назначение — установки предназначены для очистки поверхностных, ливневых и схожих с ними по составу стоков до норм сброса в водоемы рыбохозяйственного назначения.

Применяемые технологии — в основу работы установок заложены современное оборудование, а также механическая и физико-химическая технология очистки сточных вод с обеззараживанием ультрафиолетовым облучением.

Исполнение - канализационные водоочистные установки Box4Water® WW-S изготавливаются двух типов:

  • в модульном исполнении — серии Box4Water® WW-S;

  • в контейнерном исполнении — серии Box4Water® WW-S/С.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИУСТАНОВОК СЕРИИ Box4Water® WW-S

  • Обеспечивают очистку поверхностных, ливневых и схожих с ними по составу сточных вод с содержанием, взвешенных веществ до 3000 мг/дм3 и БПК до  3000 мг/дм3.

  • Позволяют очищать сточные воды до норм сброса в водоемы рыбо-хозяйственного назначения.

  • Комплектуются блоком обезвоживания осадка, что позволяет отказаться от строительства иловых площадок.

  • Могут поставляться в комплекте с быстровозводимыми модульными зданиями, оборудованными внутренними инженерными системами для различных климатических условий.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ УСТАНОВОК СЕРИИ Box4Water® WW-S/С

  • Обеспечивают очистку поверхностных, ливневых и схожих с ними по составу сточных вод с содержанием взвешенных веществ до 3000 мг/дм3 и БПК до  3000 мг/дм3.

  • Позволяют очищать сточные воды до норм сброса в водоемы рыбохозяйственного назаначения.

  • Комплектуются блоком обезвоживания осадка, что позволяет отказаться от строительства иловых площадок.

  • Адаптированы для работы в полевых условиях при температуре воздуха от +50 до -60 оС.

  • Предназначены для размещения как на бетонных площадках, так и на свайных фундаментах в условиях вечной мерзлоты.

  • Могут быть укомплектованы автономным источником энергоснабжения.

  • Подлежат транспортировке любым видом транспорта.

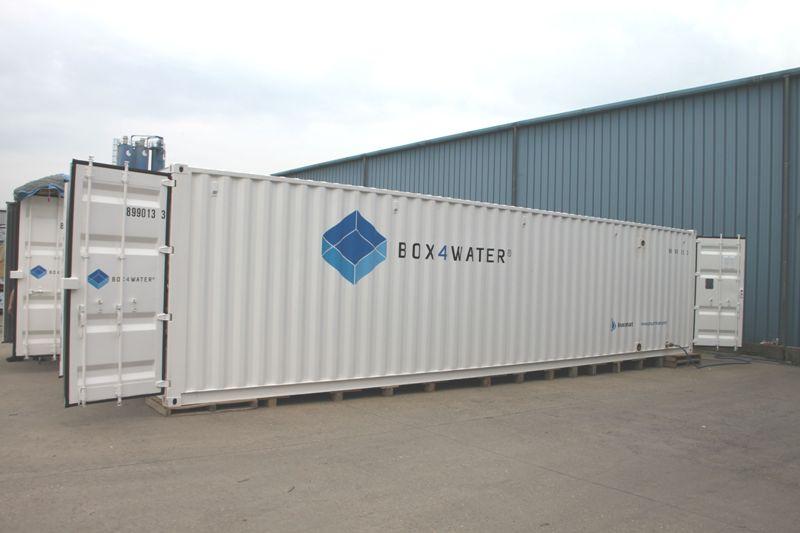

  • Поставляются в стандартных 20-ти или 40-футовых контейнерах, утепленных изнутри сендвич-панелями. Установки оборудованы системами термостабилизации и приточно-вытяжной вентиляции, освещением и внутренним контуром заземления, греющими кабелями для подключения к наружным инженерным коммуникациям, а так же могут быть дооборудованы сигнализацией на вскрытие и дистанционным управлением.

ПРЕИМУЩЕСТВА КАНАЛИЗАЦИОННЫХ ВОДООЧИСТНЫХ УСТАНОВОК Box4Water® WW-S

  • Минимальные сроки проведения монтажных и пуско-наладочных работ при строительстве канализационных очистных сооружений.

  • Без дополнительных блоков доочистки обеспечивают требуемое качество очистки и обеззараживания сточных вод до норм сброса в водоем рыбохозяйственного назначения.

  • На работу установок не оказывает существенного влияния изменение состава и температуры поступающих сточных вод, что особенно важно при их эксплуатации в неблагоприятных климатических условиях.

  • Позволяют на 30-40% снизить габаритные характеристики  емкостного оборудования по сравнению с установками, работающими на классических схемах очистки сточных вод.

  • Экономичны в эксплуатации за счет использования мембран с длительным ресурсом работы (5-8 лет), при этом образующиеся в процессе промывки мембран фильтрационные стоки утилизируются в процессе очистки воды.

  • Модульный принцип исполнения позволяет производить модернизацию установок с минимальными затратами, при необходимости увеличения объемов водоотведения.

  • Могут изготавливаться и поставляться как в стационарном, так и мобильном контейнерном исполнении.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТАНОВОК Box4Water® WW-S и Box4Water® WW-S/С

Установки Box4Water® WW-S/С выпускаются производительностью от 1  до 1000  м3/сутки, а установки Box4Water® WW-S— от 1 до 10000 м3/сутки.



Box4Water® SPS

Станции насосные канализационные серии Box4Water®SPS предназначены для:

  • систем водоснабжения или водоотведения городов и поселков;
  •  подачи сточных вод на очистные сооружения;
  •  подачи воды на противопожарные нужды;
  • технического водоснабжения предприятий и учреждений;
  •  транспортировки очищенных сточных вод и их сброса в удаленный водоем;
  • подъема воды из скважин;
  • закачки воды в пласты;
  •  различных систем канализации;
  •  индивидуальных систем водоснабжения или водоотведения;
  •  перекачки специфических и агрессивных жидкостей.
  • Станции могут использоваться отдельно или в системах гражданского, сельскохозяйственного и промышленного назначения и составе сооружений.

По условиям эксплуатации в части воздействия климатических факторов станции относятся к категории УХЛ4.1 по ГОСТ 15150-69 (предельно допустимые температуры воздуха при эксплуатации: верхнее + 45оС, нижнее - 70оС).

Станции имеют одинаковую конструкцию и отличаются типом исполнения (совмещенное или с отдельным резервуаром), категорией защиты электрооборудования (обычная либо взрывозащищенная), массогабаритными и рабочими характеристиками.

Каждая станция оснащена резервуаром для приема, хранения и перекачки рабочих жидкостей (вода, водные эмульсии, агрессивные жидкости и т.д.).

В СОСТАВ УСТАНОВКИ МОЖЕТ БЫТЬ ВКЛЮЧЕНО СЛЕДУЮЩЕЕ:

  •  приемный резервуар с лестницей, люками и патрубками;
  •  основные и резервные насосные агрегаты;
  •  трубопроводы обвязки;
  •  запорная арматура и обратные клапаны;
  •  сороулавливающие решетки;
  •  площадки обслуживания;
  •  датчики уровня;
  •  грузоподъемное оборудование;
  •  контрольно-измерительные приборы;
  •  шкафы управления.

При изготовлении станции со зданием или контейнером окраска наружной поверхности и внутренних стен здания (контейнера) производится в соответствии c корпоративными цветами по техническим требованиям Заказчика.

По степени надежности электроснабжения станции относятся ко второй категории. Предусмотрен вводно-распределительный щит с автоматическими выключателями на вводах, в секционной перемычке и отводящих линиях 0,4 кВ.

В станции предусмотрено искусственное рабочее освещение и аварийное эвакуационное освещение. Система аварийного освещения первой категории согласно ПУЭ (издание седьмое).

В приемной емкости предусмотрена система приточно-вытяжной вентиляции.

Станция обеспечивает непрерывный режим работы.

Гарантийный срок эксплуатации – двенадцать месяцев со дня ввода в эксплуатацию или с даты выпуска/поставки по согласованию с заказчиком.

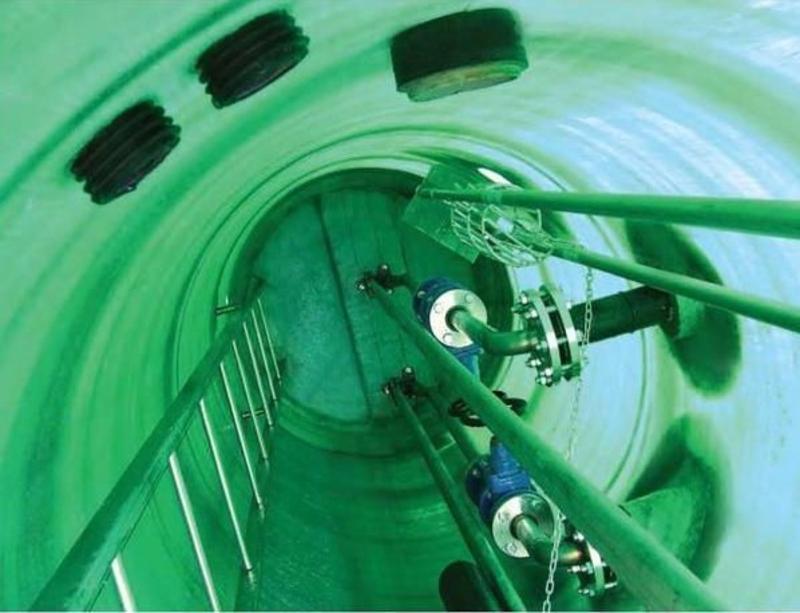

КАНАЛИЗАЦИОННАЯ НАСОСНАЯ СТАНЦИЯ

Канализационная насосная станция (КНС) представляет собой целый комплекс гидротехнического оборудования и сооружений, который используется для перекачки хозяйственно-бытовых, промышленных или ливневых сточных вод в тех случаях, когда их отведение самотёком невозможно.

Принцип работы такой станции заключается в том, что по трубопроводу стоки попадают в приемную (нижнюю) часть, где расположены насосные агрегаты. На трубопроводах насосных агрегатов установлены обратные клапаны, именно они не дают сточным водам попадать обратно в трубопровод. В нижней части КНС располагается корзина, удерживающая крупный мусор, чтобы он не попал в насос. Для очистки корзины и обслуживания насоса внутрь можно попасть через люк, расположенный в верхней части КНС. Для извлечения насоса предусмотрены цепь и направляющая труба, а для того, чтобы спуститься вниз, в колодце станции есть лестница и площадка обслуживания. Отслеживание работы насосов ведется с помощью датчиков с внесением их описания.

КОНСТРУКЦИЯ КНС

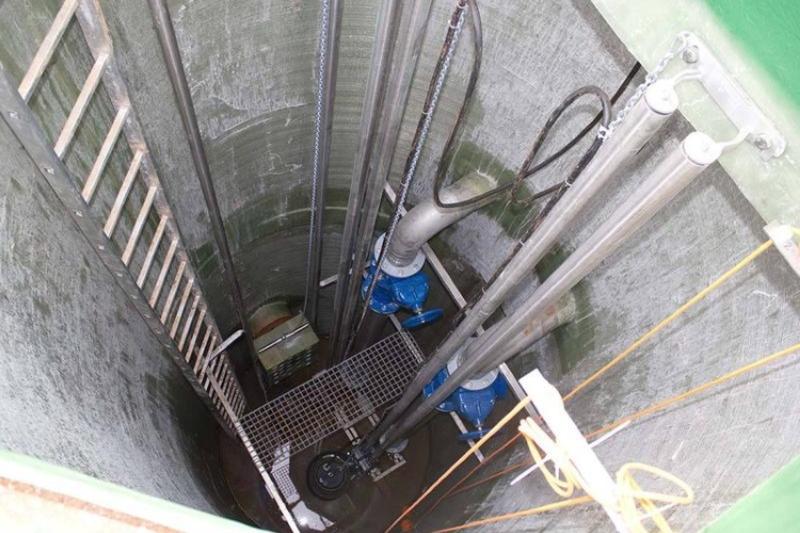

Наиболее часто строятся канализационные насосные станции шахтного типа. Круглая в плане форма обуславливается опускным способом строительства. Для станции большой пропускной способности, оборудованной насосами со значительной высотой всасывания, целесообразна схема с отдельно стоящим приемным резервуаром. При совмещении машинного отделения с приемным резервуаром последний вытягивают вдоль машинного отделения. Подземная часть выполняется из железобетона футерованого пластиковой оболочкой, бетона или стеклопластика.

СОСТАВНЫЕ ЧАСТИ

Приемный резервуар оборудуется решеткой или водобойной пластиной. Решетка предназначена для задержания крупного мусора.

Необходимый объём приемного резервуара определяют по графику притока и откачки сточных вод.

Насосы подбирают по требуемому напору и максимальной подаче насосной станции.

Напорный трубопровод выполняют, чаще всего, в две линии из стальных или пластиковых труб.

ПРИНЦИП РАБОТЫ КНС

Существует два режима работы КНС:

  • Автоматический (основной) режим
    • Расчетная нагрузка – насосы, включаясь попеременно, откачивают приходящие стоки.
    • Пиковая нагрузка – наступает в том случае, когда количество приходящих стоков превышает производительность одного насоса. При наполнении станции до критической отметки дополнительно включается второй насос, увеличивая производительность канализационной насосной станции вдвое.
    • Аварийная ситуация – при наполнении станции до аварийного уровня, срабатывает световая и звуковая сигнализация. Переполнение может быть вызвано отключением насосов, увеличением объема приходящих стоков либо другими причинами.
  • Ручной режим

В ручном режиме включение и отключение каждого насосного агрегата производится с помощью кнопок "Пуск" и "Стоп", соответственно для каждого насосного агрегата. Светодиодные индикаторы щита обеспечивают контроль работы и отключения насосных агрегатов.
